I nostri scopi e il nostro lavoro
La lettera che segue è stata inviata dal
Gruppo Microonde Scatter Monte del Giogo alla
rivista telematica “Radiogiornale”(http://www.radiogiornale.org),
che l’ha pubblicata nell’edizione seconda di
ottobre già disponibile sul web.
Il G.M.S.M.G. ha correttamente atteso la
pubblicazione della stessa sulla Rivista in
oggetto ed ora, doverosamente, la ripropone sul
proprio sito, affinché sia disponibile anche ai
frequentatori del medesimo.
Ancora, il G.M.S.M.G ringrazia la
Redazione dell’ottima Rivista Telematica in
questione per l’ospitalità che ha ritenuto di
offrire al nostro messaggio, nel quale non
alberga alcun scopo polemico nei confronti di
chicchessia ma, come risulterà palese a chiunque
avrà la pazienza di leggerlo, solo la volontà di
chiarire e puntualizzare gli aspetti salienti e
gli obiettivi che animano l’iniziativa “Giogo”.
|
|
Monte del Giogo: dicerie e verità
Carissimo
“Radiogiornale”,
scrivo questa
lettera/articolo su input dell’amico Marco
I4TOM, non per sua scelta presidente del Gruppo
Microonde Scatter di Parma, che mi ha
gentilmente chiesto, nella mia qualifica di
“scrivano” del Gruppo medesimo, di chiarire
alcuni aspetti afferenti alla gestione dell’ex
base NATO “Livorno”, sita sul Monte del Giogo.
Questo scritto
ha l’onere di puntualizzare in merito ad alcune
“maldicenze” che sembra siano state scritte in
un forum, cosa che io prendo per assodata, anche
se non posso dire di avere verificato di
persona, in quanto sono estremamente refrattario
a questo genere di cenacoli, di qualsivoglia
indirizzo essi siano, che considero (opinione
personalissima, dunque criticabile) una totale e
inesorabile perdita di tempo.
Comunque sia,
ottempero a quanto chiestomi dall’amico Marco,
approfittando dell’occasione per comunicare a
questo pregevole giornale telematico i primi
risultati ottenuti dall’attivazione dei
paraboloidi sud del Giogo e di quelli nord della
Tolfa, questi ultimi da parte del Gruppo di
lavoro della Sezione ARI di Civitavecchia.
|
| |
|
Premesse
Come già scritto
in altre sedi l’iniziativa “Giogo” nasce nel
2005 da parte di alcuni OM della Sezione ARI di
Parma, intenzionati ad ottenere, da parte della
competente Agenzia del Demanio, l’utilizzo della
coppia di paraboloidi sud dell’ex base
Troposcatter “Livorno”, (questo è il vero nome
del compendio, che si trova però in provincia di
Massa Carrara, a 1500 m sul livello del mare),
per fini sperimentali.
L’Agenzia del
Demanio in questione aderiva alla richiesta del
gruppo di OM, ma poneva come condizione che
fosse assunto in esercizio l’intero compendio
(circa ventimila mq), in quanto il settore ove
insistevano i paraboloidi in oggetto non era
stralciabile dal corpo del sito; l’Ente
proprietario richiedeva anche che gli assuntori
provvedessero a porre l’ex base in sicurezza,
chiudendola e mettendola in condizioni di
decenza.
Di fronte a
questa previsione, il neonato Gruppo Microonde
Scatter decise di accettare la sfida, mentre la
Sezione ARI di Parma, pur ritenendo il progetto
degno di interesse, non ritenne di assumersi
l’impegno della gestione, che pur restando in
seno al sodalizio fu interamente delegata al
Gruppo menzionato.
Il medesimo
decise quindi di proporre la cosa, attraverso il
Comitato Regionale Emilia Romagna, all’A.R.I.
centrale la quale si dichiarò interessata
all’iniziativa, richiedendo in prima persona la
concessione demaniale, che grazie alla sua
natura di Ente Morale, rendeva l’onere di
assunzione a livelli accettabili. L’A.R.I.
concesse inoltre al Gruppo Microonde Scatter il
“Patrocino Tecnico” per il progetto, patrocinio
del quale il Gruppo si ritiene onorato e che ha
consentito al medesimo di ottenere il nominativo
speciale IQ4GS.
Quanto esposto
nel precedente passo è TUTTO, si ribadisce TUTTO
quanto l’A.R.I. ha fatto per il progetto Monte
del Giogo.
Successivamente
alla lettera di impegno del Demanio, il Gruppo
Microonde Scatter ha provveduto, utilizzando
esclusivamente risorse proprie provenienti
dai singoli membri del sodalizio, a rimettere il
compendio in sicurezza (riparazione recinzione,
rifacimento cancello, pulizia dai rottami,
chiusura dei tombini, provvisoria
impermeabilizzazione del tetto della palazzina
radio, sistemazione delle aree annesse,
installazione delle telecamere di controllo,
attivazione della tratta WiFi con collegamento
alla rete ADSL di Aulla, acquisto e montaggio
delle porte e delle finestre della palazzina
radio ed altro ancora). Si ribadisce che
tutto ciò è stato realizzato con il contributo
diretto dei soci del Gruppo, significando che
l’A.R.I. non ha contribuito con un solo euro a
queste iniziative, nonostante il compendio
sia formalmente stato chiesto dallo stesso Ente.
Tale precisazione è solo volta a fare chiarezza
e non certamente a polemizzare con
l’Associazione.
Nelle more di
queste iniziative vi è poi stato l’interesse del
Dipartimento delle Comunicazioni dell’Università
di Parma, che oltre a farne meta di visite
didattiche, ha espresso volontà di formalizzare
una partecipazione ai progetti, per fini sia
didattici che di ricerca, cosa che sarà oggetto
di imminenti incontri con l’Ateneo in questione,
nonché con l’Istituto Tecnico Industriale di
Parma che ha anch’esso organizzato visite
didattiche al compendio dedicate ad alcune
classi dello stesso.
Sono anche state
inoltrate richieste formali a possibili sponsor
delle iniziative in atto, che se porteranno a
esiti positivi, i contributi andranno a
valorizzare la sostanza e l’immagine dell’Ente
intestatario.
Sono stato
altresì invitato di esprimermi in modo
estremamente chiaro in merito alle polemiche di
cui si accennava all’inizio, significando che
tutte le beghe o pseudo tali che inesorabilmente
circondano e compenetrano qualsivoglia
iniziativa di qualsiasi natura intrapresa nel
Belpaese, sono estranee al Gruppo in questione.
Il Gruppo Microonde Scatter si è autofinanziato,
è disposto a farlo ancora e ritiene che sia più
pagante e divertente mettere le proprie energie
nella sperimentazione e nelle prove sul campo,
piuttosto che sviluppare sterili polemiche su
quello e quell’altro aspetto della vita
associativa nazionale o in scontri di potere in
seno al mondo amatoriale, che se visti alla luce
dell’essenza e della sostanza del contendere
sono, ad essere gentilissimi, quanto meno
patetici. In altre parole il rapporto del Gruppo
con il mondo del radiantismo è sostanziale e
amatoriale: chiunque ne faccia parte ha un
lavoro, svolge una occupazione, un’attività
dalla quale trae soddisfazione e dignitoso
sostentamento. Nessuno dei componenti il Gruppo
Microonde Scatter intende trarre profitti,
meriti o occupazione ne dal mondo del
radiantismo, ne da quello della Protezione
Civile, ma solo vivere il primo come studio,
hobby e passatempo, tra consanguinei che hanno
gli stessi interessi e gli stessi svaghi. Tutto
il resto, cioè la maggior parte degli interessi
atipici che da tempo hanno sostituito la radio
all’interno del mondo della radio, sono estranei
al sodalizio e non interessano all’iniziativa e
ai membri del Gruppo. |
| |
|
Iniziative
Ciò premesso,
come ero stato esplicitamente invitato a fare,
due parole sulle iniziative, tralasciando quelle
pur numerose di carattere prettamente materiale
volte al miglioramento del sito, che forse
interesseranno poco i lettori.
Le ex stazioni
Troposcatter costituenti la rete ACE HIGH, di
cui la stazione “Livorno” fa parte, sono ormai
completamente scomparse in quasi tutti i Paesi
originariamente percorsi dal Network, stante
l’onere della N.A.T.O. di riportare allo stato
originario i siti abbandonati. In Italia, come
al solito meno ligia alle direttive delle altre
nazioni, qualcosa si è invece salvato:
malamente, ma qualche vestigia sopravvive.
Si è quindi
deciso di trarre benefici da questa “anomalia”,
cercando di preservare almeno l’aspetto storico
di questo importante segmento delle
radiocomunicazioni presatellitari a lunga
distanza, che tra l’altro sono basate su una
tecnica usatissima quanto misconosciuta anche
dagli OM che quotidianamente si collegano in VHF
e superiori, e fino a circa 5-6 GHz.
Per fare ciò,
essendo le stazioni ACE HIGH operate in gran
parte da militari dell’Arma delle Trasmissioni e
dell’Aeronautica Militare, si è cercato presso
gli ex operatori collaborazione e materiale
tecnico afferente alla basi stesse, onde capire
esattamente in cosa consistevano, come
funzionavano e quali di questi dati tecnici
potevano giovare al mondo del radiantismo.
Ben presto si è
quindi creato uno stretto rapporto tra il Gruppo
e gli ex tecnici ACE, che con entusiasmo e
partecipazione hanno messo a disposizione il
materiale bibliografico in loro possesso, (ormai
ovviamente privato di ogni importanza
strategica) che ci ha permesso di conoscere a
fondo sia gli aspetti storici che quelli tecnici
che stavano alla base di questo network e della
tecnologia in esso utilizzata. Come già abbiamo
scritto, queste piacevoli letture, ci hanno
anche permesso di constatare il livello
qualitativo delle soluzioni adottate per questi
network nei lontani anni ’50, livello per lo più
assolutamente estraneo al nostro mondo
amatoriale ancora nel 2007, mondo amatoriale che
si palesa invece perfettamente all’avanguardia
nel campo delle sterili polemiche e nella
cultura dell’inconsistente.
Questo
sodalizio, e la comprensione dell’importante e
delicato lavoro svolto dagli operatori ACE, ha
portato alla decisione da parte del Gruppo di
organizzare un raduno degli ex “Scatteristi”
(tra i quali ci sono anche alcuni OM), ai quali
è stato conferito un attestato di riconoscenza,
sia per ringraziarli per la loro collaborazione,
sia per “l’importante ruolo svolto nel
mantenimento della pace e della sicurezza nel
nostro Paese mediante l’utilizzo di tecniche di
radiocomunicazione”.
L’incontro si è
svolto il primo luglio scorso all’interno del
compendio del Giogo, alla presenza di Autorità
civili e militari, durante il quale sono state
consegnate targhe commemorative ai tecnici della
ex rete Troposcatter. Il raduno ha coinciso con
quello del SOTA, sodalizio che si è riunito per
la prima volta sul Giogo ed al quale il Gruppo
Scatter ha dato volentieri ospitalità,
Tutto quanto
organizzato è stato fatto a nome dell’A.R.I.:
l’Associazione ha partecipato all’iniziativa
mediante 0 (zero) euro, (precisazione sempre
volta alla chiarezza e non certo alla polemica)
e tutte le spese sono state sostenute dal Gruppo
Microonde Scatter, fatta eccezione per un
contributo di 15 Euro a persona dei partecipanti
al raduno SOTA (concordati precedentemente con
Andrea IW0HK, organizzatore dell’evento), quale
rimborso spese per il pranzo che è stato
preparato e servito nella ex base a tutti i
partecipanti. Tutti i dettagli delle iniziative
descritte sono riscontrabili sul sito del Gruppo
(WWW.IK4MGV.IT).
Durante
l’estate, contest a parte, l’attività si è
incentrata sulle opere di ripristino più urgenti
sfruttando il bel tempo e solo a cavaliere del
mese di settembre, terminati i medesimi, si è
iniziato a sviluppare le prime attività tecniche
mediante l’utilizzo dei paraboloidi sud, grazie
alla preziosa opera svolta dal Gruppo
Troposcatter della Sezione A.R.I. di
Civitavecchia che ha chiesto e ottenuto dal
Comune di Allumiere l’utilizzo di uno stralcio
della ex base Troposcatter di Monte Maggiore
(Tolfa), quindi dei paraboloidi nord di quella
base puntati sul Giogo (tratta di 281 Km).
L’iniziativa trae origine da una precedente
visita compiuta dal Gruppo Microonde Scatter
presso la Tolfa, durante la quale, grazie
all’impegno degli amici di Civitavecchia, è
stato possibile pianificare le future
iniziative.
Come ampiamente
riportato nel nostro sito ed in quello della
Sezione ARI di Civitavecchia, domenica 23
settembre, grazie al lavoro dei due Gruppi, che

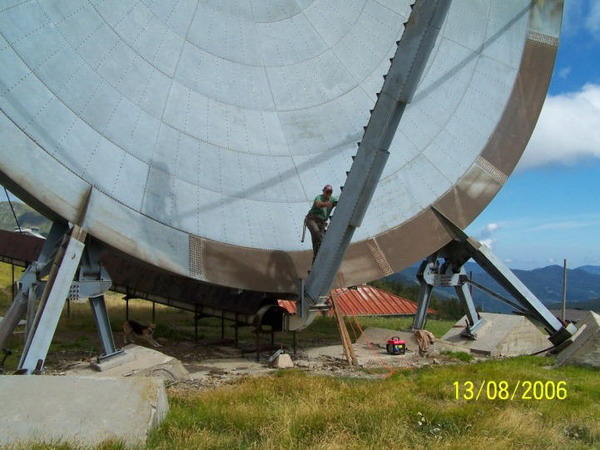

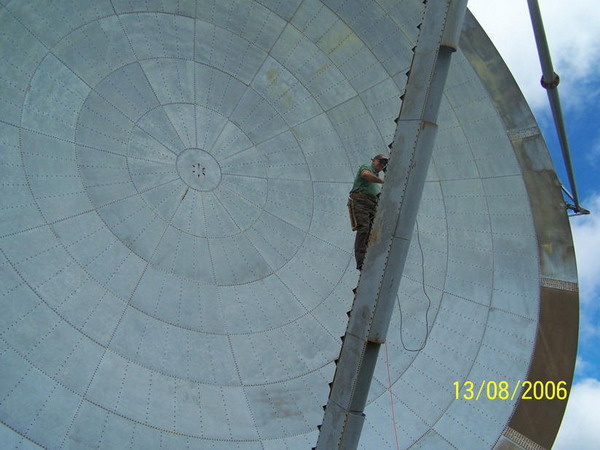

hanno ripristinato due dei quattro paraboloidi
del Giogo e della Tolfa, è stata formalmente
inaugurata la tratta in questione mediante
contatto in Troposcatter a 1296 MHz, con potenza
di 10 Watt in FM, con ottimi risultati tecnici.
Si tratta del primo esempio di ripristino di una
ex tratta ACE HIGH in ambito civile. Il contatto
è stato aperto sul Monte Maggiore da Antonio
I0SBA, ex Comandante Tolfa.
Domenica 30
settembre sono proseguite le prove tra i due
siti, sperimentando un contatto ATV a 1240 MHz
(riuscito solo parzialmente causa la scarsa
potenza disponibile e che sarà oggetto di
perfezionamento quanto prima) e proseguendo con
la sperimentazione in fonia. Il secondo contatto
realizzato anche in SSB, ha consentito di
attuare il collegamento Giogo -Tolfa in 23
cm con un solo watt di potenza senza particolari
problemi, grazie all’elevato rendimento dei

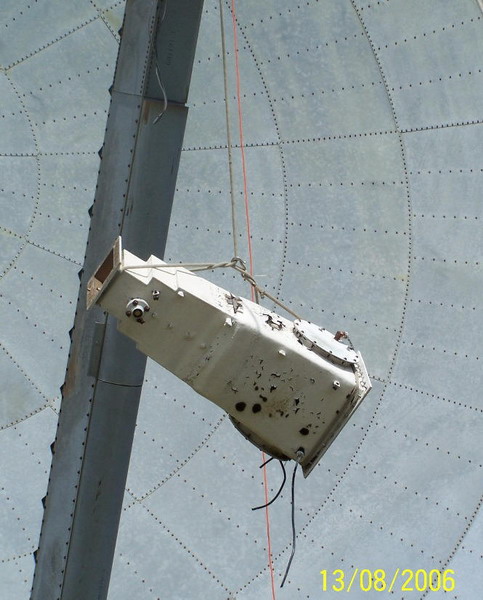

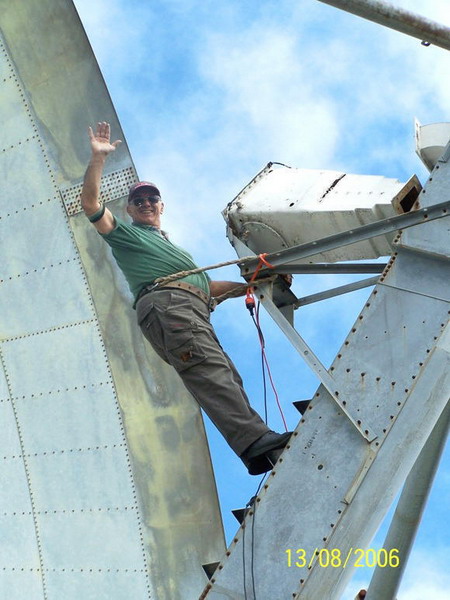

paraboloidi da 20metri di diametro a cui sono

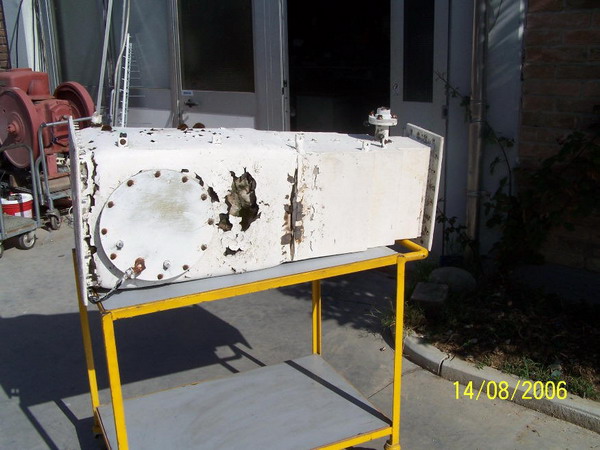

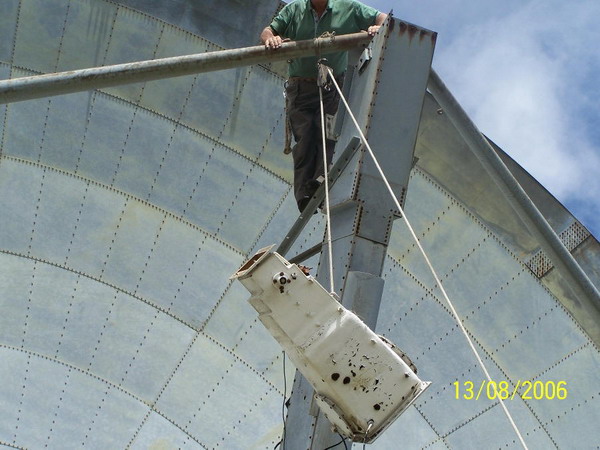

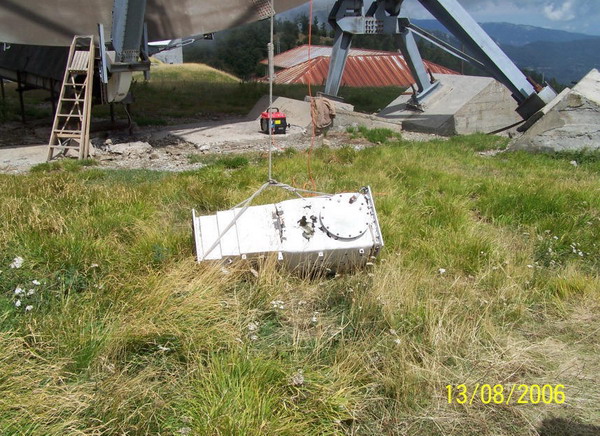

stati sostituiti gli illuminatori originali (le
comunicazioni ACE-HIGH avvenivano tra gli 870 e
i 970 MHz, a banda larga - circa 1 MHz -

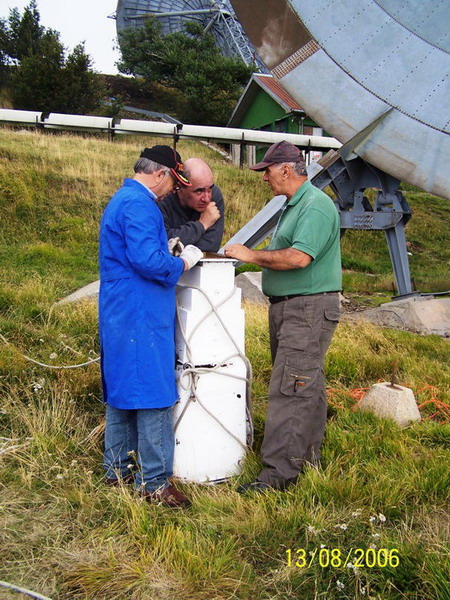

pluricanale), con feedhorn autocostruiti idonei
alle frequenze di impiego amatoriale.
Le prossime
tappe saranno la prosecuzione della
sperimentazione ATV, l’installazione di
illuminatori per le altre frequenze in uso (50,
144, 430 e 2400 MHz), l’attivazione del
diversity, cioè lo sfruttamento del secondo
paraboloide delle due basi al fine di ridurre al
minimo la presenza dell’evanescenza. A procedere
si passerà a linkare le apparecchiature
asservite ai paraboloidi con la linea ADSL in
previsione di un utilizzo remoto, volto alle
sperimentazione che si riterrà di sviluppare. È
prevista anche, a breve, la cerimonia ufficiale
di inaugurazione della tratta Giogo-Tolfa, nella
quale il collegamento sarà aperto dagli ex
comandanti delle due ex stazioni Troposcatter
N.A.T.O.: in Tolfa I0SBA Antonio e al Giogo il
M.llo Ersilio Brugnoni.
Bene, credo di
avere evaso con sufficiente chiarezza il compito
che mi era stato affidato e non posso che
terminare ringraziando della gentile ospitalità
il Radiogiornale, per il contributo alla
diffusione del significato e degli intenti che
animano il progetto Monte del Giogo.
Per il Gruppo
Microonde Scatter
Paolo IW4AID
|
| |
|
HOME PAGE |
|
|
|
|
WEBMASTER IK4MGV Data
ultima rev.
12/01/2012
WEBMASTER IK4MGV Data ultima rev.
12/01/2012
|
A.R.I. TROPOSCATTER ITALIA "GRUPPO
MICROONDE MONTE DEL GIOGO E MONTE
MAGGIORE" |
|
|
M O N T E DEL
G I O G O
COMANO (MS )
EX BASE NATO TROPOSCATTER " LIVORNO" |
|
|
|
|
|
486L Mediterranean Communications System
(MEDCOM)
(Big Rally)
|
|
Da levante a ponente attraverso il
mediterraneo. Dalla Spagna al Mar Nero passando
per Italia e Grecia e dialogando a nord con le
reti broadband mitteleuropee e a sud con
la onnipresente 490L AUTOVON: |
|
Il network 486L
Mediterranean Communications System
(MEDCOM) viene commissionato il 5 ottobre 1966
a Martina Franca dall’aeronautica Militare degli
Stati Uniti ed era destinato a creare una
dorsale troposcatter che collegasse la Spagna
con il Medio Oriente, mediante un centinaio di
siti Tropo e L.O.S. a partire dalla Penisola
Iberica attraverso Italia (Sicilia, Sardegna ,
Calabria, Campania , Toscana e Liguria), Grecia,
Creta e Turchia. Il primo appaltatore fu la
Federal Electric Corp., per conto della
European-African-Middle Eastern Communications
Area (EAME) della
Air Forces Communications Service
(AFCS).
La rete, in progetto, si sarebbe dovuta
estendere per circa seimila miglia coperti da
collegamenti troposcatter, L.O.S., microonde e
linee di terra, deputati alla trasmissioni
multiple in fonia, teletype, facsimile e dati.
Era prevista per la giunzione con il
sistema statunitense 490L AUTOVON (Automatic
Voice Network of the Defense Communications
System) che le avrebbe consentito di
raggiungere direttamente l’intera rete mondiale
militare.
Il network 486L
viene spesso impropriamente chiamato Big
Rally: in realtà questa denominazione fu
assegnata in codice alle tratte italiane della
rete ed al collegamento ad est delle stesse
verso la Turchia, mentre la sigla BR2 (Big
Rally 2) identificava le tratte
provvisorie del network, normalmente operate da
strutture mobili, che evadevano le necessità
immediate dei collegamenti dell’U.S. Air Forces,
come la connessione, poi rimossa, tra Atene e
Roma (Tolfa). Erano presenti tratte BR2 in
Grecia, in Italia e in Spagna centrale.
Il network, attraverso l’Italia del nord
(tratta a nord di Coltano) era connesso al
sistema ET-A- European
Tropospheric Scatter-Army
passante attraverso il sito N.A.T.O. di Feldberg
ed esteso con collegamenti Tropo e L.O.S. in
Germania, Francia, Belgio e Inghilterra.
Il network iniziava a ovest in Spagna a
Los Santos de la Humosa (1A) e Guardamar del
Segura, verso Majorca (3H), Minorca (3B), Monte
Limbara (4C) in Sardegna. La stazione sarda era
molto importante in quanto in essa avveniva lo
sdoppiamento della tratta, che a sud procedeva
verso Monte Vergine (5F)- Avellino, e a est
verso Coltano (9L) Pisa, quindi verso nord sulla
rete ET-A. Da Monte |
|
 |
|
Vergine, in progetto, la rete scendeva in
Troposcatter verso la Sicilia attraverso la base
di Monte Nardello in Calabria, mentre
l’atro braccio procedeva verso Martina Franca,
Isola di Lefkada (Grecia), Atene, e da qui
dividendosi in tre tronconi verso il nord della
Grecia, la Turchia (con una rete Tropo
molto diffusa su tutto il territorio,
specialmente lungo le coste del mar Nero) e
Creta.
Grazie alla segnalazione fornitaci dall’amico
Xavier Segura i Riu, proponiamo ai lettori
schizzo degli ulteriori percorsi della rete, ed
in particolare ricordiamo quelli italiani in
LOS, che giungevano in Germania in alternanza
con la rete principale Troposcatter passante per
la Liguria. Da Coltano, infatti, la 486L
proseguiva anche in LOS diretta alla stazione
del Monte Cimone e da questa si
dirigeva verso il veneto dove veniva smistata
negli innumerevoli centri fruitori della zona
(Ghedi, Aviano, Vicenza ecc). La linea
proseguiva poi verso il Brennero attraverso la
stazione LOS di Cima Paganella, saltando
in toto l’Austria ed entrando in Germania. Gli
ingressi sul suolo tedesco erano quindi due:
quello Troposcatter dalla Liguria (Savona)
diretto alla Foresta nera nei pressi di
Feldberg e quello LOS citato.
|
 |
In Spagna la rete
proseguiva poi verso lo Stretto di Gibilterra,
attraversandolo e approdando in terra africana,
mentre al nord proseguiva lambendo le coste
atlantiche francesi verso l’Inghilterra.
Come la rete ACE-HIGH il network 486L
impiegava apparecchiature Troposcatter prodotte
dalla REL, con emissione wideband pluricanale e
potenze comprese tra 1 a 10 KW a seconda della
tratta. Le frequenze erano comprese nella stessa
gamma di quelle del sistema N.A.T.O. (600-1000
MHz) con impiego della gamma UHF bassa (400 MHz)
nelle tratte marine soggette a maggior fading.
La stazione di Monte Limbara (1200 metri
slm, 40°51’26”N –
9°10’11”E) nei |
|
 |
pressi di Olbia e vicino a Tempio Pausania,
abbandonata ma ancora presente, rappresenta un
tipico esempio di base 486L . Si tratta di una
stazione a tre vie troposcatter verso e da
Majorca (tratta su mare di circa 430 Km),
verso e da Coltano (tratta su mare di circa
330 Km) e verso e da Mercoliano, Monte
Vergine (AV), tratta di circa 468 Km. La
stazione constava di tre coppie di paraboloidi a
mosaico su cèntina metallica, paralleli (no
Common Focus) e illuminatore portato. Il sistema
funzionava in quadrupla diversità (due
antenne, due trasmettitori e quattro ricevitori
per ogni informazione).
|
|
|
|
Il
Gruppo Scatter ringrazia gli amici radioamatori
di Olbia ed in particolare IW0UAM per
l’esecuzione e l’invio delle foto della ex
stazione USA di Monte Limbara.
Paolo IW4AID per G.M.S.M.G.
|
|
 |
|
Vista satellitare della stazione troposcatter di
Monte Limbara |
|
| |
|
 |
|
Apparecchiature della Base del Monte Limbara
riprese negli anni '60 |
|
|
|
 |
|
|
|
 |
|
|
|
Le
antenne di Monte Limbara, private dei feedhorn:
si noti la spaziatura in verticale della coppia
di antenne sulla stessa tratta, meglio
quantificabile nell’immagine in basso, tipica
del diversity. |
|
|
|
 |
|
|
|
 |
|
Immagine satellitare della stazione Troposcatter
486L
MEDCOM
sita sull’isola di Lefkada (Grecia), collegata a
nord con Martina Franca e a Sud con Atene, con
due coppie di paraboloidi a mosaico identici a
quelli di Monte Limbara e di Monte Vergine: la
stazione greca, disabilitata ma ancora presente,
era posta a 900 m slm. |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
L'ex
base Troposcatter MEDCOM di Martina Franca: si
noti i paraboloidi simili a quelli di Monte
Limbara (anch'essi privati dei feedhorn)e il
traliccio LOS. La base di Martina Franca
collegava a nord l'impianto di Monte Vergine
(Mercoliano, AV) e a sud quello sull'isola greca
di Lefkada.
Il G.M.S.M.G. ringrazia IK7FPZ per averci
fornito le immagini.
|
| |
|
 |
|
Parte della base Troposcatter del Monte Nardello
in Calabria, intermedia tra la Stazione di
Avellino e quella siciliana (immagine del 2006
dopo l'abbandono). |
|
|
|
|
|
>>>>>>>>TORNA
INDIETRO<<<<<<<< |
WEBMASTER IK4MGV Data ultima rev.
12/01/2012
|
A.R.I. TROPOSCATTER ITALIA "GRUPPO
MICROONDE MONTE DEL GIOGO E MONTE
MAGGIORE" |
|
|
M O N T E DEL
G I O G O
COMANO (MS )
EX BASE NATO TROPOSCATTER " LIVORNO"
|
|
|
D-STAR SYSTEM®
VOICE AND DATA COMUNICATION
|
 |
|
73 cordiali da Gabriella i4oyu in Parma,
che da un mese ha pensato di entrare nel mondo
D-STAR®
(acronimo di
Digital Smart Technologies for
Amateur Radio
)
e con queste righe desidero trasmettere le mie
emozioni.
|
Questo protocollo che e' "open source" e' stato
sviluppato in Giappone
dalla ICOM in collaborazione con la JARL ed il Ministero
delle Comunicazioni
Giapponese.
|
|
Il primo
approccio con il menu D-STAR® non e’ dei
più
amichevoli, sembra di essere ritornati al vecchio
Dos, ma, leggendo con attenzione
il manuale e particolarmente i consigli pubblicati su:
www.arichioggia-.it,
www.arimontegrappa.it
,
www.dstar.it
,
http://www.aprs-is.net/downloads/DStar/shogen.pdf
dopo
breve tempo si diventa amici e si manifesta subito il
desiderio di effettuare il primo collegamento.
Il
metodo di Comunicazione e’ normalmente “Half-Duplex “,
con i Dati Voce ed Audio “Interleaved”
La
modulazione utilizza il “Gaussian Minimum Shift
Keying” (GMSK). Per la voce il Data- Rate massimo e’ di
4,8 Kbps ed e’ codificata secondo – AMBE - (Advanced
Multiband Excitation) a 2,4 Kbps con –FEC –Forward Error
Correction- a 3.6 Kbps che genera il –BER- (Bit Error
Rate). Il tutto ha una larghezza di banda massima di
6,25 Khz, per il modo Digital Voice con dati a- Low
Speed- consentendo una spaziatura fra i canali di 10 Khz
. Per i Dati (in banda 1200 Mhz Digital Data HighSpeed)
il metodo di modulazione utilizzato può essere anche il
- QPSK- (Quadrature Phase Shift Keying) con un “Data
Rate” massimo di 128 Kbps ed una larghezza di
banda di 150 Khz.
Si
potrebbe pensare ad una trasmissione simile a
quella della telefonia GSM, la cui principale e
fondamentale differenza e’ che utilizza di base il
protocollo -TDMA – (Time Division Multiple Access).
Come
primo Qso ho effettuato collegamenti in simplex con Om
vicini per mettere a punto e verificare un corretto
funzionamento dell’apparato e solo in seguito, quando ho
acquisito una discreta abilità nell’orientarmi nel menu,
sono passata al traffico Nazionale ed Internazionale sui
Ripetitori, con il supporto dei Programmi dedicati alla
Chat, come quello di N6JN, al D-PRS, interfacciato con
l’APRS-IS ed applicativi più performanti come il D-RAT e
l’ottimo D-TERM per la piattaforma Windows, avendo
come obiettivo finale D-STARLET, programma di “messaging
web-based”, pagine scritte in standard HTML ed
“error free”con CRC (Cyclic Redundance Check)
a 32 bit e protocollo “ACK-RETRY”.
Scoprirete con piacere che in simplex si possono
effettuare ottimi collegamenti con soli 5 watts di
potenza tra due stazioni poste entrambe in pianura,
anche ad oltre 30 Km di distanza, utilizzando le
abituali antenne collineari, anche se e’ molto
importante annullare le riflessioni sul cavo di
alimentazione ed avere l’elemento radiante
sufficientemente distante da ostacoli.
Allego
il mio personale Set-up dell’Ic-E2820, del D-CHAT
scritto da N6JN e del D-PRS INTERFACE.
Queste
configurazioni si trovano facilmente anche
nella
pagine web che ho già menzionato, elaborate da
altri Radioamatori ed in particolare da IZ3CLG, IW2KDS,
IZ3CYW , IW2OAZ
Per
esperimenti, prove ed accordi per scambio di
esperienze o per concordare eventuali sked su questo
Sistema, potete trovarmi al mio indirizzo di posta:
i4oyu@miciontigre.it
SET-UP IC-E2820 per D-STAR®
Ometto
la compilazione dei campi “My call”- “Your”- “Rpt1-
Rpt2”- e dei messaggi in quanto
Campi
obbligati, che non permettono interpretazioni
soggettive. Un quadro molto dettagliato di
queste
voci e’ presente nel manuale ”Suggerimenti….”
pubblicato su:
www.dstar.it
SET- MODE
:
time-out timer
5 min
Auto power off
on
Ptt lock
off
Busy lockout
off
Fan control
auto
Sql delay
short
Mic sens level
high
Auto att
on
Alc
on
Diversity
off
Gps
off (se si prevede di utilizzare programmi
di messaggistica e dati)
DV GPS
:
Gps sentence :
GGA – (RMC)
on
GLL – GSA – VTG off
GGA – (Global Essential Fix Data which Provide 3D
Location End Accuracy Data)
RMC – (Raccomended Minumum Data, Essential GPS PVT Data
= Position – Velocity – Time)
Gps message: come calcolato nel set up di D-PRS
Gps tx
Gps - A
Gps auto tx
30 min.
Datum
0 (zero) = WGS 84
GPS-A SET MODE
Unproto Address
API282,DSTAR*
Data Extension
off
Time Stamp
hms
Gps-A
symbol
a piacere
Comment
Data a
piacere
Dv
Message
a piacere
D*CHAT
di N6JN
Un
programma di “ Chat tra utenti on-line è il d*Chat di
N6JN, questo software
consente
di scambiare brevi messaggi tra stazioni connesse, sia
via ripetitore che
in
simplex e può operare contemporaneamente alla
trasmissione Digital Voice.
Il
Set-up dell’apparato e’ quello abituale del 2820 in
modalita0 DV.
Per il
2820 il set-up e’ quello standard con Automatic Data
Trasmission “On”.
Come
primo lavoro e’ indispensabile preparare il cavetto
“dati” tra l’apparato ed
il Pc;
va benissimo quello utilizzato per il Kenwood D-7.
Dopo
